燃氣蒸汽鍋爐系統圖



10噸指的是鍋爐的容量，也叫出力。
對于蒸汽鍋爐，指的是每小時額定蒸發量10噸，熱水鍋爐是每小時供熱7MW，等同于傳統的10噸熱水鍋爐。
燃煤鍋爐概述
燃煤鍋爐是指燃料燃燒的煤，煤炭熱量經轉化后，產生蒸汽或者變成熱水，但并不是所有的熱量全部有效轉化，有一部分無功消耗，這樣就存在效率問題，一般大些的鍋爐效率高些，60% ~ 80%之間。
燃煤鍋爐就是燃料為燃煤的鍋爐，是指經過燃煤在爐膛中燃燒釋放熱量，把熱媒水或其它有機熱載體(如導熱油等)加熱到一定溫度(或壓力)的熱能動力設備。
原理
(1)臥式燃煤熱水鍋爐在結構上屬單鍋筒縱置式，爐膛左右兩側裝有水墻管，并形成翼形煙道，鍋筒內布置螺紋煙管，采用漏煤極少的活動爐排，結構合理，熱效率高，大大節約能耗。
(2)臥式燃煤常壓蒸汽鍋爐 熱水鍋爐 燃氣鍋爐 燃油鍋爐 燃煤鍋爐，節能環保鍋爐，采用單鍋筒縱向布置的三回程水火管式結構，爐膛兩側密布光管水冷壁管，設計結構合理緊湊;受熱面積大，煙氣流程長，傳熱效果好，排煙溫度低，所以熱效率高，運行成本低，使用更經濟。
(3)立式燃煤鍋爐，熱水鍋爐，爐膛采用水冷彎管結構，四周是爐膽，受熱面積大，熱效率高，節能降耗;外殼采用橢圓型封頭，爐排采用鑄鐵圓形爐排，經久耐用，使用壽命長。
(4)臥式燃煤鍋爐，燃料在爐排上燃燒后，火焰經過矮墻到燃燼室，從燃燼室經兩側翼形煙道到前煙箱，再由煙管管束到后煙室，然后由引風機抽引通過煙囪排入大氣，不僅可防止鍋殼底部受爐膛高溫輻射，而且可使高溫管板入口煙溫下降，加之輔以回水引射，鍋筒底部無死水區，還可以有效防止管板因過冷、沸騰而結垢及爐底凸包，煙氣轉向煙室可起除塵作用，也降低了原始排塵濃度。
(5)燃煤鍋爐本體布置緊湊，占地面積小，運輸方便，采用快裝出廠，安裝周期短，安裝費用低，用戶投入資金少，回收效益快。
(6)立式燃煤鍋爐，熱水鍋爐，受熱面積的管子全部是直管，并且有足夠的清污手孔裝置，便于手工機械清理污垢和進行內部檢查。臥式燃煤常壓熱水鍋爐，上部配有足夠大的人孔，人員可以從人孔進入爐體內部，大大方便了檢查和維修鍋爐。
結構分類
煤粉燃燒器是將煤粉送入爐膛進行燃燒的設備。
①旋流式燃燒器:攜帶煤粉的一次風和不帶煤粉的二次風分別用不同管道與燃燒器連接。煤粉與空氣能充分混合并形成回流區。每臺鍋爐可配置4~48只燃燒器。
②直流式燃燒器:噴口成狹窄形,其一、二次風在燃燒器中都不旋轉。煤粉在其中能完全燃燒。
受熱面分蒸發受熱面和過熱受熱面?，F(xiàn)代大、中型鍋爐均以水冷壁構成爐膛，由此水冷壁(即受熱面)吸收爐內輻射熱使水蒸發成飽和蒸汽。為不增加爐膛容積而增加輻射受熱面，大型鍋爐可采用雙面曝光的水冷壁。過熱受熱面可分為布置于爐膛上部的屏式過熱器受熱面和布置于對流煙道內的對流過熱器受熱面。前者吸收爐內輻射熱;后者吸收對流熱。
空氣預熱器裝于鍋爐煙道尾部，用以回收煙氣余熱，提高助燃空氣的溫度。高參數、大容量的鍋爐為提高熱風溫度(&t;300℃),常需使空氣預熱器與省煤器分級交叉布置。



燃氣蒸汽鍋爐系統圖
CLDR（CWDR）系列電熱鍋爐是機電一體化設備，采用進口PLC可編程控制器，系統的全自動運行通過編程來實現。主要有以下功能：
1、 梯式加載：系統自動運行，分時啟動每級電熱管（時間間隔可以任意設定），從而避免了對電網的沖擊；
2、 電熱元件循環投切：電熱元件可循環投切，即先投先切，后投后切，使各接觸器及電加熱元件使用時間及動作頻率相同，從而提高各電器元件使用壽命；
3、 缺水保護：當鍋爐本體中水位不夠時，系統將報警，并停止運行，補水后自動投入運行；
4、 溫度設定、自動調溫、超溫保護：可在電控柜上設定溫度上、下限（100℃以內的熱水）；當系統溫度低于下限設定值時，每隔一定時間（可以任意修改）自動增加一組電熱管投入運行。當溫度高于溫度上限設定值時，每隔一定時間自動減少一組電熱管加熱，當溫度介于上、下限之間時，保持加熱功率不變。當溫度達到電接點溫度表上的溫度極限時，電熱管將自動切斷運行，并聲光報警，故障消除后，系統重新投入運行；
5、 超壓保護：當鍋爐壓力超過電接點壓力表上設定的壓力極限時，電熱管將自動切斷運行，并有聲光報警，壓力恢復正常后，系統自動投入運行；
6、 系統還具有過流、短路、缺相、漏電自動保護功能；
7、 手動操作：熱水鍋爐除自動控制外，另設有手動控制功能和緊急停機開關（自動/手動均有效）；
8、 系統聯動功能：電熱元件與水泵聯動，聯動方式為水泵先開后停。
CLDR系列鍋爐有常壓熱水鍋爐、真空熱水鍋爐、承壓熱水鍋爐及電熱蒸汽鍋爐等多種規格，能滿足各種不同用戶的需要。
a) 正常使用：
1. 調試合格后，可投入正式運行，向鍋爐供水應符合1576“工業鍋爐水質”的要求；
2. 在正常使用中電熱元件及電控部分出現故障而停爐時，按“故障處理”檢查原因，予以解決，仍不能解決時，通報公司解決；
3. 正常使用中應注意水位、壓力、溫度，使之處于正常狀態；
4. 啟動運行時，待鍋爐水溫接近設定溫度時，再啟動水泵；
5. 在運行中，出現停電事故，恢復供電后須重新啟動；
6. 正常使用中，須進行必要的經常保養，真空鍋爐應保持其真空度，真空度失控時應停機檢查，正常后再投入運行；
7. 長期停止使用時，須切斷電源。鍋爐可進行濕法保養和干法保養；
① 干法保養：
停爐后將鍋爐水排凈，將內部污垢清除沖洗干凈，待爐內干燥后，將10~30毫克大小的塊狀石灰用盤裝好（用氧化鈣純度大于50%生石灰），放置鍋爐筒內。生石灰重量為鍋內容積每立方米3公斤計算，將所有門孔、閥門關閉。每月檢查一次，發現生石灰碎成粉狀，即需要更換，鍋爐重新運行時，將其全部取出。
② 濕法保養：
停爐后放凈爐水，清除內部污垢，沖洗干凈，重新注滿堿性防腐液（PH值在10~12的水）。將水加熱排除水中氣體，關閉所有門、孔及閥門。此法氣候寒冷地區不可采用。



性能特點：
WNS型鍋爐具有以下優點：

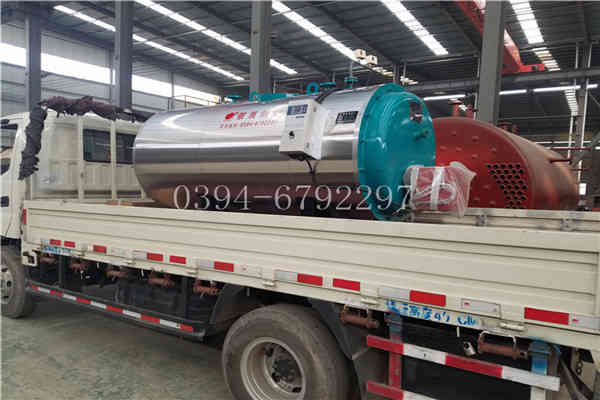

1、本系列鍋爐整體出廠，運輸安裝方便。
2、鍋爐采用波紋爐膽及螺紋煙管，換熱效果好，且利于膨脹。
3、燃燒設備采用進口燃燒器，可實現全自動化控制燃燒。
4、鍋爐設有自動給水、水位及超壓報警等裝置，可以安全有效地運行。
5、鍋爐設有冷凝器，可以有效降低尾部煙氣溫度，提高鍋爐運行熱效率。
