15噸大型熱水鍋爐

返回列表 來源:銀晨鍋爐 發布日期:2020-05-16 15:05
 WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐,采用三回程濕背式結構,燃料在爐膽內燃燒產生高溫煙氣,經回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽,能較好的與火焰形狀相適應,保證了燃燒充分,波形爐膽降低了爐膽剛性,減小了變形應力,可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門,本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統:水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。

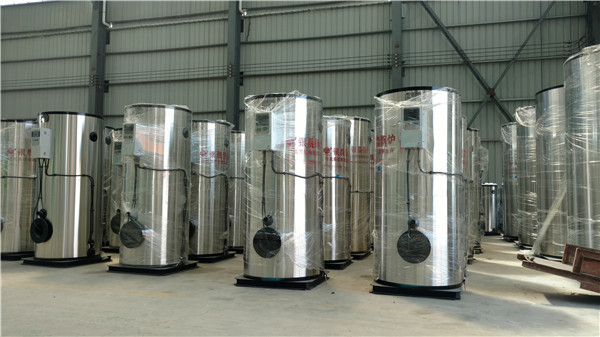

15噸大型熱水鍋爐



設備驗收的注意事項:開箱時要選擇合適的開箱工具,不要用力過猛,以免損壞箱內設備;

⑶

⑷

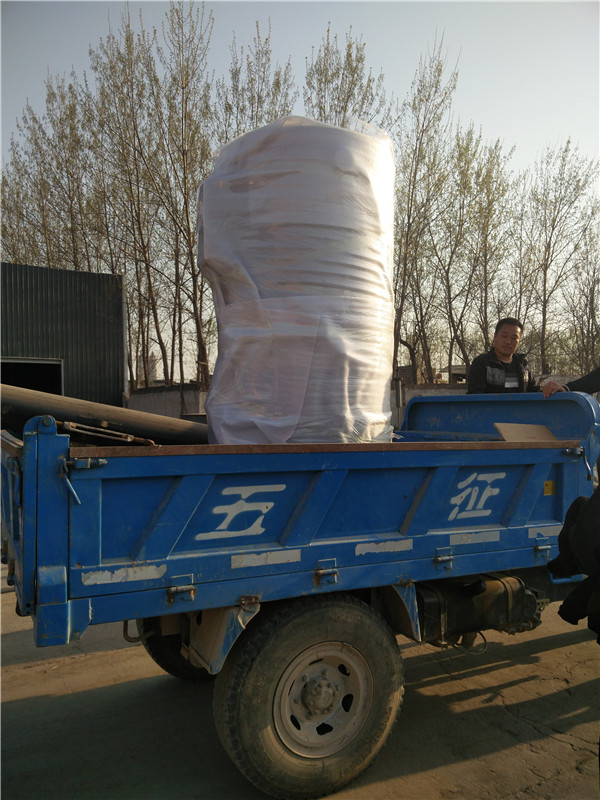

鍋爐大件在卸車時,如需要吊車起吊就位時,應考慮起重設備的起吊能力(按有關規定)。7

、安裝壓力表時,壓力表刻度盤上應劃出紅線,指示出工作壓力,壓力表校驗合格后封印,壓力表考克旋轉靈活,不得漏水,輸水應暢通,壓力表管禁止保溫。9

、除裝箱清單應供零件外,其余一切管道附件用戶自理,按設計院管道圖安裝;11mmmm

1選用控制器好使預定設定值位于控制器設定值調節范圍的中間部分。12.2.

通斷電流不能大于額定值。12.4.


a) 日常檢查與維護:
電熱鍋爐采取全自動控制運行方式,無需專人值守(手動時則需專人值守),但應派一名熟練操作員定期對系統進行檢查,以維持系統的正常、合理運行,檢查應注意以下幾方面:
1、檢查電控柜各元器件導線接點是否可靠,有無松動和異常發熱現象,及時分析原因并采取得適當措施;
2、檢查各閥門、管路、電熱管組密封處是否有滲漏水現象,并及時采取措施排除;
3、檢查電機、水泵、交流接觸器聲音是否正常,及時分析原因和排除故障;
4、檢查進、出水溫度及壓力是否正常,工作電流、電壓是否正常,超溫、超壓、缺水保護等是否處于正常有效工作狀態;
1、檢查接地線是否良好、牢靠,以保證設備人身安全;
2、人員對每次巡檢做好相關記錄。



10噸指的是鍋爐的容量,也叫出力。
對于蒸汽鍋爐,指的是每小時額定蒸發量10噸,熱水鍋爐是每小時供熱7MW,等同于傳統的10噸熱水鍋爐。
燃煤鍋爐概述
燃煤鍋爐是指燃料燃燒的煤,煤炭熱量經轉化后,產生蒸汽或者變成熱水,但并不是所有的熱量全部有效轉化,有一部分無功消耗,這樣就存在效率問題,一般大些的鍋爐效率高些,60% ~ 80%之間。
燃煤鍋爐就是燃料為燃煤的鍋爐,是指經過燃煤在爐膛中燃燒釋放熱量,把熱媒水或其它有機熱載體(如導熱油等)加熱到一定溫度(或壓力)的熱能動力設備。
原理
(1)臥式燃煤熱水鍋爐在結構上屬單鍋筒縱置式,爐膛左右兩側裝有水墻管,并形成翼形煙道,鍋筒內布置螺紋煙管,采用漏煤極少的活動爐排,結構合理,熱效率高,大大節約能耗。
(2)臥式燃煤常壓蒸汽鍋爐 熱水鍋爐 燃氣鍋爐 燃油鍋爐 燃煤鍋爐,節能環保鍋爐,采用單鍋筒縱向布置的三回程水火管式結構,爐膛兩側密布光管水冷壁管,設計結構合理緊湊;受熱面積大,煙氣流程長,傳熱效果好,排煙溫度低,所以熱效率高,運行成本低,使用更經濟。
(3)立式燃煤鍋爐,熱水鍋爐,爐膛采用水冷彎管結構,四周是爐膽,受熱面積大,熱效率高,節能降耗;外殼采用橢圓型封頭,爐排采用鑄鐵圓形爐排,經久耐用,使用壽命長。
(4)臥式燃煤鍋爐,燃料在爐排上燃燒后,火焰經過矮墻到燃燼室,從燃燼室經兩側翼形煙道到前煙箱,再由煙管管束到后煙室,然后由引風機抽引通過煙囪排入大氣,不僅可防止鍋殼底部受爐膛高溫輻射,而且可使高溫管板入口煙溫下降,加之輔以回水引射,鍋筒底部無死水區,還可以有效防止管板因過冷、沸騰而結垢及爐底凸包,煙氣轉向煙室可起除塵作用,也降低了原始排塵濃度。
(5)燃煤鍋爐本體布置緊湊,占地面積小,運輸方便,采用快裝出廠,安裝周期短,安裝費用低,用戶投入資金少,回收效益快。
(6)立式燃煤鍋爐,熱水鍋爐,受熱面積的管子全部是直管,并且有足夠的清污手孔裝置,便于手工機械清理污垢和進行內部檢查。臥式燃煤常壓熱水鍋爐,上部配有足夠大的人孔,人員可以從人孔進入爐體內部,大大方便了檢查和維修鍋爐。
結構分類
煤粉燃燒器是將煤粉送入爐膛進行燃燒的設備。
①旋流式燃燒器:攜帶煤粉的一次風和不帶煤粉的二次風分別用不同管道與燃燒器連接。煤粉與空氣能充分混合并形成回流區。每臺鍋爐可配置4~48只燃燒器。
②直流式燃燒器:噴口成狹窄形,其一、二次風在燃燒器中都不旋轉。煤粉在其中能完全燃燒。
受熱面分蒸發受熱面和過熱受熱面?,F(xiàn)代大、中型鍋爐均以水冷壁構成爐膛,由此水冷壁(即受熱面)吸收爐內輻射熱使水蒸發成飽和蒸汽。為不增加爐膛容積而增加輻射受熱面,大型鍋爐可采用雙面曝光的水冷壁。過熱受熱面可分為布置于爐膛上部的屏式過熱器受熱面和布置于對流煙道內的對流過熱器受熱面。前者吸收爐內輻射熱;后者吸收對流熱。
空氣預熱器裝于鍋爐煙道尾部,用以回收煙氣余熱,提高助燃空氣的溫度。高參數、大容量的鍋爐為提高熱風溫度(&t;300℃),常需使空氣預熱器與省煤器分級交叉布置。
