鍋爐系統設計概況
鍋爐及其系統的設計符合有關節能法律、法規、安全技術規范及其相應標準的要求。鍋爐爐膛結構設計合理,與設計燃料品種相適應,保證安全、穩定、高效燃燒。受熱面布置合理,選取合理經濟的煙氣流速,減小煙氣側的阻力。合理設置檢修們(孔),便于受熱面清灰、清垢、保養和維修。當對流受熱面易集灰時,應當設置清灰裝置。鍋爐門(孔)、應當采用密封結構,保證鍋爐漏風系統在設計要求之內。
鍋爐房系統設計時應當在保證安全性能的前提下,充分提高能源利用效率,減少水、電、自用熱以及其它消耗,促進熱能回收和梯級利用。鍋爐房設備布置時應當盡量減少管道、煙風道的長度及其彎頭數量,從而減少流動阻力。一次風道宜采用圓形結構,并考慮其膨脹及其吊掛支撐。

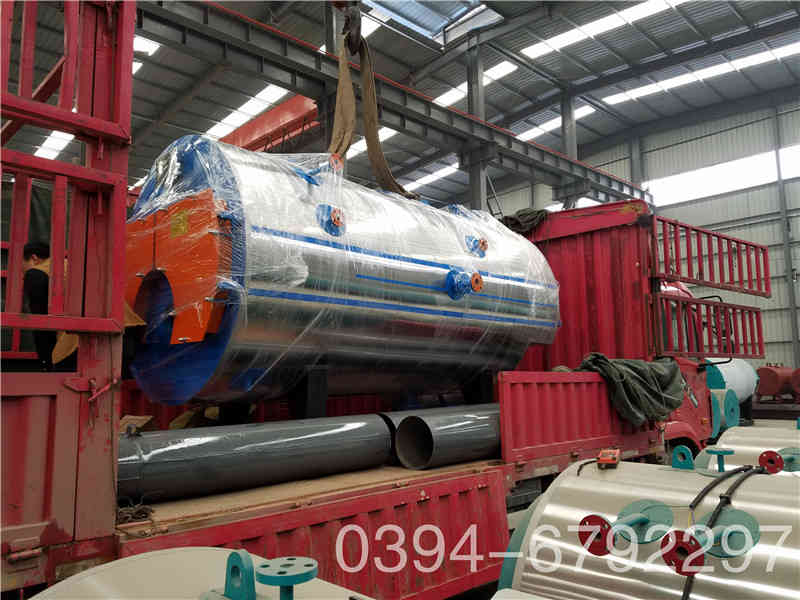

240kw養殖熱水鍋爐
鍋爐操作人員應當根據終端用戶蒸汽量、熱負荷的變化及時調度、調節鍋爐的運行數量和鍋爐出力,有條件的鍋爐可安裝鍋爐負荷自動調節裝置。多臺鍋爐的系統宜配置集中控制裝置,保證鍋爐運行平衡,處于經濟運行狀態。鍋爐介質參數的選取應當滿足使用要求,不應當使鍋爐的額定出口壓力和溫度與使用的壓力、溫度相差過大。
9、鍋爐的正常排污率符合以下要求:
⑴、以軟化水為補給水或者單純采用鍋內加處理的工業鍋爐不高于10%;
⑵、以除鹽水為補給水的工業鍋爐不高于2%。
10、鍋爐使用單位應當按照《高耗能特種設備節能監督管理辦法》的規定,建立高耗能特種設備能效技術檔案。有條件的使用單位應當將鍋爐產品能效技術檔案與產品質量檔案和設備使用檔案集中管理(相同部分檔案資料可保存一份)。鍋爐能效技術檔案至少包括以下內容:
⑴、鍋爐產品隨機出廠資料(含產品能效測試報告);
⑵、鍋爐輔機、附屬設備等質量證明資料;
⑶、鍋爐安裝調試報告、節能改造資料;
⑷、鍋爐安裝、改造與維修能效評價或者能效測試報告;
⑸、在用鍋爐能效定期測試報告和年度運行能效評價報告;
⑹、鍋爐及其系統日常節能檢查記錄;
⑺、計量、檢測儀表校驗證書;
⑻、鍋爐水質處理檢驗報告;
⑼、燃料分析報告。
鍋爐的噸位就是指每個小時產生的蒸汽量,通常我們用噸來表示。
鍋爐噸位,在蒸汽鍋爐上是指額定蒸發量,就是在額定的壓力和溫度下保證一定的效率情況下大連續蒸發量(每小時產蒸汽的噸數)。
在熱水鍋爐上是指供熱量,既在額定參數下的大連續產熱量(每小時產生多少萬大卡)。
一般鍋爐標牌中開頭字母后的頭一個數字就表示鍋爐的額定蒸發量(供熱量)。
鍋爐:
鍋爐是利用燃料或其他能源的熱能把水加熱成為熱水或蒸汽的機械設備。
鍋爐包括鍋和爐兩大部分,鍋爐中產生的熱水或蒸汽可直接為工業生產和人民生活提供所需要的熱能,也可通過蒸汽動力裝置轉換為機械能,或再通過發電機將機械能轉換為電能。
提供熱水的鍋爐稱為熱水鍋爐,主要用于生活,工業生產中也有少量應用。
產生蒸汽的鍋爐稱為蒸汽鍋爐,常簡稱為鍋爐,多用于火電站、船舶、機車和工礦企業。

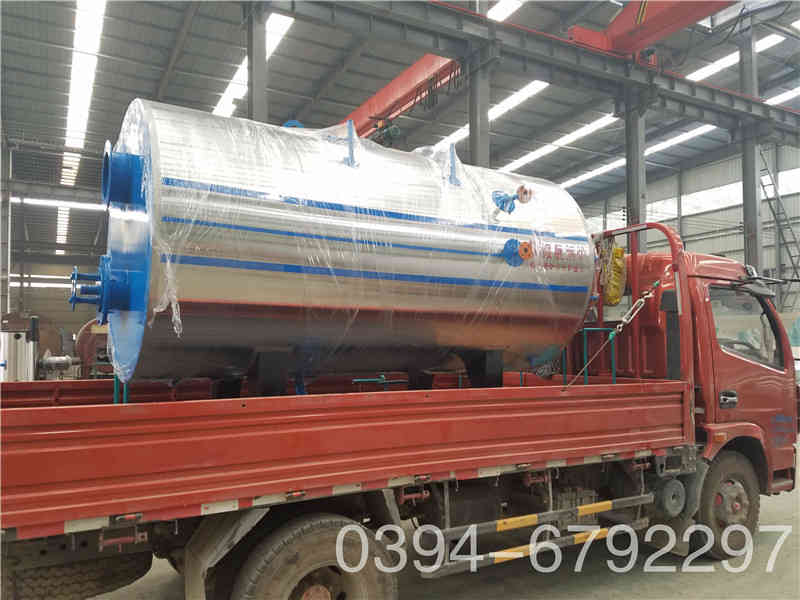

240kw養殖熱水鍋爐
10噸指的是鍋爐的容量,也叫出力。
對于蒸汽鍋爐,指的是每小時額定蒸發量10噸,熱水鍋爐是每小時供熱7MW,等同于傳統的10噸熱水鍋爐。
燃煤鍋爐概述
燃煤鍋爐是指燃料燃燒的煤,煤炭熱量經轉化后,產生蒸汽或者變成熱水,但并不是所有的熱量全部有效轉化,有一部分無功消耗,這樣就存在效率問題,一般大些的鍋爐效率高些,60% ~ 80%之間。
燃煤鍋爐就是燃料為燃煤的鍋爐,是指經過燃煤在爐膛中燃燒釋放熱量,把熱媒水或其它有機熱載體(如導熱油等)加熱到一定溫度(或壓力)的熱能動力設備。
原理
(1)臥式燃煤熱水鍋爐在結構上屬單鍋筒縱置式,爐膛左右兩側裝有水墻管,并形成翼形煙道,鍋筒內布置螺紋煙管,采用漏煤極少的活動爐排,結構合理,熱效率高,大大節約能耗。
(2)臥式燃煤常壓蒸汽鍋爐 熱水鍋爐 燃氣鍋爐 燃油鍋爐 燃煤鍋爐,節能環保鍋爐,采用單鍋筒縱向布置的三回程水火管式結構,爐膛兩側密布光管水冷壁管,設計結構合理緊湊;受熱面積大,煙氣流程長,傳熱效果好,排煙溫度低,所以熱效率高,運行成本低,使用更經濟。
(3)立式燃煤鍋爐,熱水鍋爐,爐膛采用水冷彎管結構,四周是爐膽,受熱面積大,熱效率高,節能降耗;外殼采用橢圓型封頭,爐排采用鑄鐵圓形爐排,經久耐用,使用壽命長。
(4)臥式燃煤鍋爐,燃料在爐排上燃燒后,火焰經過矮墻到燃燼室,從燃燼室經兩側翼形煙道到前煙箱,再由煙管管束到后煙室,然后由引風機抽引通過煙囪排入大氣,不僅可防止鍋殼底部受爐膛高溫輻射,而且可使高溫管板入口煙溫下降,加之輔以回水引射,鍋筒底部無死水區,還可以有效防止管板因過冷、沸騰而結垢及爐底凸包,煙氣轉向煙室可起除塵作用,也降低了原始排塵濃度。
(5)燃煤鍋爐本體布置緊湊,占地面積小,運輸方便,采用快裝出廠,安裝周期短,安裝費用低,用戶投入資金少,回收效益快。
(6)立式燃煤鍋爐,熱水鍋爐,受熱面積的管子全部是直管,并且有足夠的清污手孔裝置,便于手工機械清理污垢和進行內部檢查。臥式燃煤常壓熱水鍋爐,上部配有足夠大的人孔,人員可以從人孔進入爐體內部,大大方便了檢查和維修鍋爐。
結構分類
煤粉燃燒器是將煤粉送入爐膛進行燃燒的設備。
①旋流式燃燒器:攜帶煤粉的一次風和不帶煤粉的二次風分別用不同管道與燃燒器連接。煤粉與空氣能充分混合并形成回流區。每臺鍋爐可配置4~48只燃燒器。
②直流式燃燒器:噴口成狹窄形,其一、二次風在燃燒器中都不旋轉。煤粉在其中能完全燃燒。
受熱面分蒸發受熱面和過熱受熱面?,F(xiàn)代大、中型鍋爐均以水冷壁構成爐膛,由此水冷壁(即受熱面)吸收爐內輻射熱使水蒸發成飽和蒸汽。為不增加爐膛容積而增加輻射受熱面,大型鍋爐可采用雙面曝光的水冷壁。過熱受熱面可分為布置于爐膛上部的屏式過熱器受熱面和布置于對流煙道內的對流過熱器受熱面。前者吸收爐內輻射熱;后者吸收對流熱。
空氣預熱器裝于鍋爐煙道尾部,用以回收煙氣余熱,提高助燃空氣的溫度。高參數、大容量的鍋爐為提高熱風溫度(&t;300℃),常需使空氣預熱器與省煤器分級交叉布置。
鍋爐水處理全自動化可以不用專職水處理工。
全自動鍋爐都可以不設跟班鍋爐運行操作人員。
依據:《鍋爐安全技術監察規程》TS 0001-2012
8.1.3 安全管理人員和操作人員
鍋爐安全管理人員、鍋爐運行操作人員和鍋爐水處理作業人員應當按照質檢總局頒發的《特種設備作業人員監督管理辦法》的規定持證上崗,按章作業。
B級及以下全自動鍋爐可以不設跟班鍋爐運行操作人員,但是應當建立定期巡回檢查制度。
鍋爐本體檢查
1、本體正常無滲漏,外皮正常無破損,煙箱煙囪連接牢固,觀察孔是否正??梢?。
2、檢查鍋爐的安全附件是否正常:壓力表指示是否正常,水位表指示是否正確,安全閥是否正常,排放是否暢通。
(三)鍋爐安全附件檢查
1、水位控制報警器、壓力表、水位計、溫度計及連接管及閥門應齊全并符合規定。
2、檢查安全閥、泄放閥應安裝合理、泄放管暢通,應有防凍措施。
3、主汽閥、給水閥與逆止閥的開關狀態應正常。
4、壓力控制器調整完畢,處于正常自動控制狀態。
5、檢查閥組前壓力是否正常。
