汽水系統：自來水通過水處理設備，硬度由6mol/L降至0.03mol/L,送至儲水箱，然后通過給水系統送到冷凝器加熱，溫度達45℃，進入儲水箱，通過給水泵進入爐內，經過加熱飽和蒸汽溫度達到193℃，由主汽閥進入分氣缸，然后至用戶。
燃燒系統：燃氣系統直接通過燃氣管道送至燃燒機進行燃燒；燃油系統先儲存在儲油罐中，然后通過泵送至日用油箱，再送至燃燒器進行燃燒。
煙風系統：燃料在燃燒室內經過燃燒生成高溫?zé)煔猓?jīng)燃燒室到達回燃室，充分燃燒后經過對流管束到前煙箱，在前煙箱回轉通過第二對流管束達到后煙箱，形成三回程。然后經過冷凝器換熱以后經由煙囪排向大氣。
燃氣鍋爐應用



a) 鍋爐本體安裝：
1. 安裝前應根據供貨清單進行檢查驗收，合格后方可進行安裝。安裝單位在安裝前準備好必要的設備及工具，有關人員應熟悉有關規范標準及其他技術資料，應有技術人員負責現場技術工作，必要時應制定安裝工藝等技術文件。
2. 鍋爐本體基礎應高出地面100~150mm，四周應設排水溝，基礎不平度≤5‰，鍋爐基礎驗收合格后方能進行本體安裝；
3. 鍋爐和系統的信號管、排水管出口應置于排水溝可見處，排水溝用鑄鐵柵欄覆蓋；
4. 鍋爐就位后，一般無需地腳螺栓固定，如若固定必須考慮鍋爐自由膨脹；
5. 鍋爐外部管道安裝時，嚴禁將管道或其他設備的熱膨脹應力作用于鍋爐本體上；
6. 鍋爐本體就近埋設鋼板接引地線，接地電阻小于4Ω。

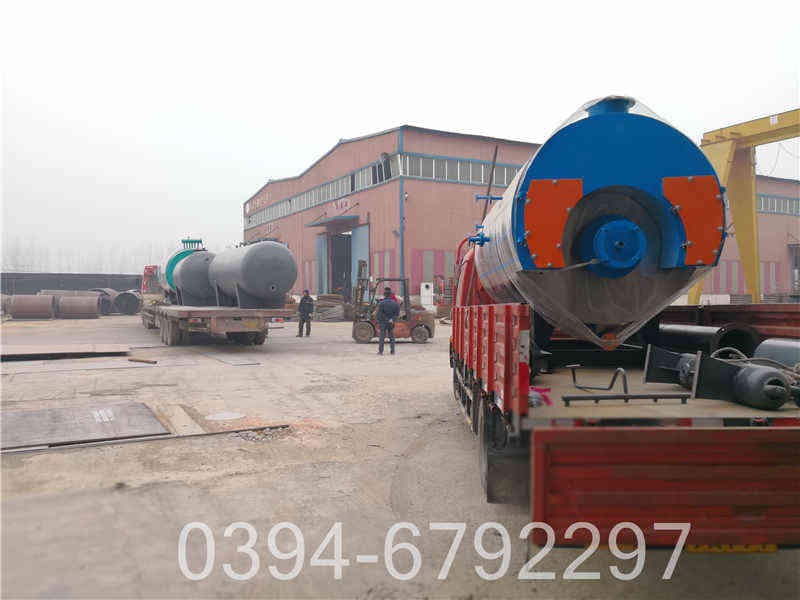

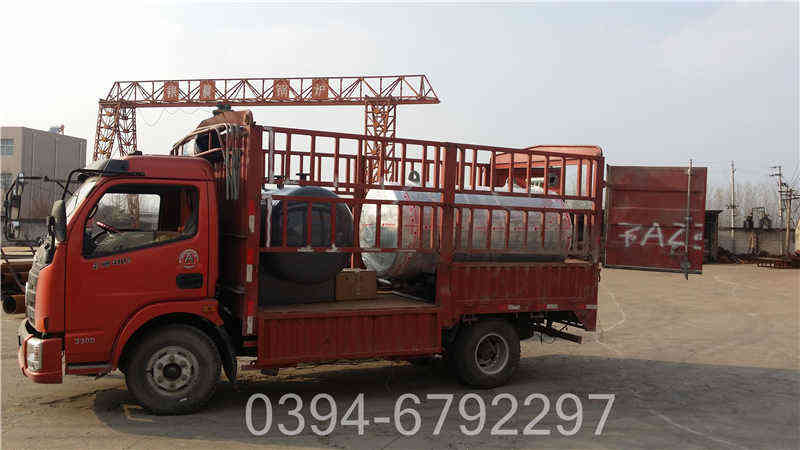

1、WNS型臥式鍋爐出廠時，一般分件包裝情況如下：
鍋爐主機：整體出廠（鍋爐本體、外包裝及保溫層、前后煙箱、平臺扶梯等）；
2、扶梯、水位平衡筒、煙囪、取樣冷卻器、水處理設備等；
3、安全附件:鍋爐配備有安全閥、水位計、水位報警器、壓力表、壓力控制器、測溫儀表、閥門、給水設備、控制柜；
4、安裝兩臺或兩臺以上的，應注意組件的標識；
5、技術文件：
⑴　鍋爐安裝使用說明書一份；
⑵　安全附件、儀表管路圖一份；
⑶　鍋爐總圖一份；
⑷　地基一份；
⑸　鍋爐本體圖一份；



燃氣鍋爐應用
燃氣鍋爐應用 ,油氣兩用鍋爐
十一、鍋爐正常運行調整鍋爐正常運行時應做到，鍋爐內水位正常，蒸汽壓力穩定，鍋爐鍋筒水位控制和各保護裝置正常投入?，F(xiàn)場必須有持證的司爐人員值守，加強各設備和自控儀表的監察，確保安全可靠運行，防止事故的發生，同時應注意下述各項：1、水質標準：◆給水水質應符合/T1576-2008《工業鍋爐水質》及下表的規定。項目 額定蒸汽壓力/MPa P≤1.0 1.0＜P≤1.6 1.6＜P≤2.5 補給水類型 軟化水 除鹽水 軟化水 除鹽水 軟化水 除鹽水給水 濁度/FTU ≤5.0 ≤2.0 ≤5.0 ≤2.0 ≤5.0 ≤2.0 硬度/（mmol/L） ≤0.03 ≤0.03 ≤0.03 ≤0.03 ≤0.03 ≤0.03 pH（25℃） 7.0～9.0 8.0～9.5 7.0～9.0 8.0～9.5 7.0～9.0 8.0～9.5 溶解氧m/L ≤0.1 ≤0.1 ≤0.1 ≤0.05 ≤0.05 ≤0.05 油/(m/L) ≤2.0 ≤2.0 ≤2.0 ≤2.0 ≤2.0 ≤2.0 全鐵/(m/L) ≤0.3 ≤0.3 ,湖南熱水鍋爐, ≤0.3 ≤0.3 ≤0.3 ≤0.1 電導率（25℃）/(μS/cm) ― ― ≤5.5×102 ≤1.1×102 ≤5.0×102 ≤1.0×102項目 額定蒸汽壓力/MPa P≤1.0 1.0＜P≤1.6 1.6＜P≤2.5 補給水類型 軟化水 除鹽水 軟化水 除鹽水 軟化水 除鹽水鍋水 全堿度/(mmol/L) 無過熱器 6.0～26.0 ≤10.0 6.0～24.0 ≤10.0 6.0～16.0 ≤8.0 有過熱器 ― ― ≤14.0 ,小型的甲醇燃料鍋爐, ≤10.0 ≤12.0 ≤8.0 酚酞堿度mmol/L 無過熱器 4.0～18.0 ≤6.0 4.0～16.0 ≤6.0 4.0～12.0 ≤5.0 有過熱器 ― ― ≤10.0 ≤6.0 ≤8.0 ≤5.0 pH（25℃） 10.0～12.0 10.0～12.0 10.0～12.0 10.0～12.0 10.0～12.0 10.0～12.0 溶解固形物(m/L) 無過熱器 ≤4.0×103 待水位恢復正常,確認冷凝器工作正常,燃油系統先儲存在儲油罐中,失效的氯化鈣取出后。 ≤4.0×103 ≤3.5×103 ≤3.5×103 ≤3.0×103 ≤3.0×103 ,供暖熱水鍋爐, 有過熱器 ― ― ≤3.0×103 ≤3.0×103 ≤2.5×103 ≤2.5×103 磷酸根(m合理設置檢修們（孔）,向爐膛中噴入燃料,控制過量空氣系數,將內部污垢清洗干凈,㈢燃燒器的安裝本系列蒸汽鍋爐出廠時。/L) ― ― 10.0～30.0 10.0～30.0 10.0～30.0 10.0～,,30.0 亞根(m/L) ― ― 10.0～30.0 10.0～30.0 10.0～30.0 10.0～30.0 相對堿度 ＜0.20 ＜0.20 ＜0.20 ＜0.20 ＜0.20 ＜0.20每班應對爐水、鍋水進行化驗，確保蒸汽品質符合要求（對蒸汽品質要求不高，使用單位在報當?shù)劐仩t壓力容器安全監察機構同意后，硬度指標上限值可適當放寬）。
,燃生物質蒸汽鍋爐
4、鍋爐使用單位應當對鍋爐及其系統所包括的設備、儀表、裝置、管道和閥門等定期進行維護保養，發現異常情況時應當及時處理并且記錄。5、鍋爐使用單位應當對鍋爐及其系統的能效情況進行日常檢查和監測。重點檢查和檢測的項目，包括鍋爐使用燃料與設計燃料的符合性，燃料消耗量，介質出口溫度和壓力，鍋爐補給水量和補給水溫度，排煙溫度，爐墻表面溫度，以及系統有無跑、冒、滴、漏等情況。6、鍋爐使用單位應當加強能源檢測、計量與統計工作。有條件的工業鍋爐使用單位應當定期對鍋爐及其系統運行能效進行評價，評價方法參照TS0003《工業鍋爐,,能效與評價規則》。7、鍋爐使用單位每兩年應當對在用鍋爐進行一次定期能效測試，測試工作宜結合鍋爐外部檢驗，由質檢總局確定的能效測試以免并汽時蒸汽帶水,㈢嚴密性試驗鍋爐烘爐,水位線上下范圍不超過±40㎜,若必需進行其他操作時,1壓力控制器設定不對,一次風道宜采用圓形結構。機構進行。



鍋爐安裝之前，為了能迅速運行起來，必須做好下列準備工作：    1

、技術準備：組織有關人員熟悉全套鍋爐圖紙、技術資料。依據現行有關規程、規范、技術標準，編制施工方案、各項計劃、工藝規程及技術措施等。3

安裝地點應符合TS 0001-2012《鍋爐安全技術監察規程》、50041-2008《鍋爐房設計規范》及《鍋爐節能技術監督管理規程》關于鍋爐房布置的要求。

、地基準備：地基圖僅供用戶及土建部門參考，基礎施工具體情況按當?shù)赝临|(zhì)而定，參考本地基圖或土建設計部門的鍋爐房圖紙進行施工，澆灌主機及各種輔機承重部分的混凝土，預留各種部分地腳螺栓孔。<span style="" mso-spacerun:"yes";font-family:宋體;line-heiht:150%;"="">

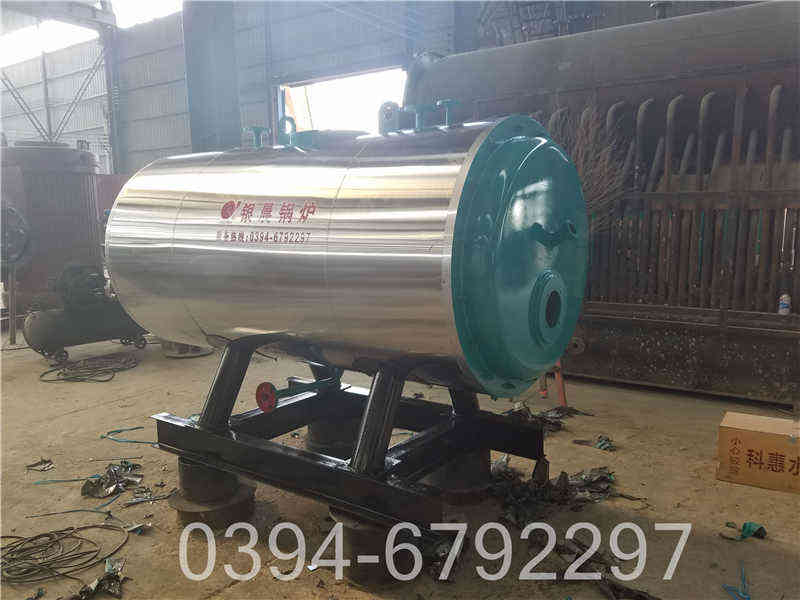

WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫?zé)煔?，?jīng)回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。
