鍋爐房設計規范50041-2008
4鍋爐房的布置
4.1位置的選擇
4.1.1 鍋爐房位置的選擇，應根據下列因素分析后確定：
1 應靠近熱負荷比較集中的地區，并應使引出熱力管道和室外管網的布置在技術、經濟上合理；
2 應便于燃料貯運和灰渣的排送，并宜使人流和燃料、灰渣運輸?shù)奈锪鞣珠_；
3 擴建端宜留有擴建余地；
4 應有利于自然通風和采光；
5 應位于地質條件較好的地區；
6 應有利于減少煙塵、有害氣體、噪聲和灰渣對居民區和主要環境保護區的影響，全年運行的鍋爐房應設置于總體小頻率風向的上風側，季節性運行的鍋爐房應設置于該季節大頻率風向的下風側，并應符合環境影響評價報告提出的各項要求；
7 燃煤鍋爐房和煤氣發生站宜布置在同一區域內；
8 應有利于凝結水的回收；
9 區域鍋爐房尚應符合城市總體規劃、區域供熱規劃的要求；
10 易燃、易爆物品生產企業鍋爐房的位置，除應滿足本條上述要求外，還應符合有關專業規范的規定。
4.1.2鍋爐房宜為的建筑物。
4.1.3 當鍋爐房和其他建筑物相連或設置在其內部時，嚴禁設置在人員密集場所和重要部門的上一層、下一層、貼鄰位置以及主要通道、疏散口的兩旁。并應設置在首層或地下室一層靠建筑物外墻部位。
4.1.4住宅建筑物內，不宜設置鍋爐房。
4.1.5采用煤粉鍋爐的鍋爐房，不應設置在居民區、風景名勝區和其他主要環境保護區內。
4.1.6采用循環流化床鍋爐的鍋爐房，不宜設置在居民區。
4.2建筑物、構筑物和場地的布置
4.2.1 鍋爐房區域內的各建筑物、構筑物的平面布置和空間組合，應緊湊合理、功能分區明確、建筑簡潔協調、滿足工藝流程順暢、安全運行、方便運輸、有利安裝和檢修的要求。
4.2.2 新建區域鍋爐房的廠前區規劃，應與所在區域規劃相協調。鍋爐房的主體建筑和附屬建筑，宜采用整體布置。鍋爐房區域內的建筑物主立面，宜面向主要道路，且整體布局應合理、美觀。
4.2.3 工業鍋爐房的建筑形式和布局，應與所在企業的建筑風格相協調；民用鍋爐房、區域鍋爐房的建筑形式和布局，應與所在城市(區域)的建筑風格相協調。
4.2.4 鍋爐房區域內的各建筑物、構筑物與場地的布置，應充分利用地形，使挖方和填方量小，排水順暢，且應防止水流人地下室和管溝。
4.2.5 鍋爐間、煤場、灰渣場、貯油罐、燃?xì)庹{(diào)壓站之間以及和其他建筑物、構筑物之間的間距，應符合現行標準《建筑設計防火規范》50016、《城鎮燃?xì)庠O(shè)計規范》50028及有關標準規定，并滿足安裝、運行和檢修的要求。
4.2.6 運煤系統的布置應利用地形，使提升高度小、運輸距離短。煤場、灰渣場宜位于主要建筑物的全年小頻率風向的上風側。
4.2.7 鍋爐房建筑物室內底層標高和構筑物基礎頂面標高，應高出室外地坪或周圍地坪0.15m及以上。鍋爐間和同層的輔助間地面標高應一致。
4.3鍋爐間、輔助間和生活間的布置
4.3.1單臺蒸汽鍋爐額定蒸發量為1～20t／h或單臺熱水鍋爐額定熱功率為O.7～14Mw的鍋爐房，其輔助間和生活間宜貼鄰鍋爐間固定端一側布置。單臺蒸汽鍋爐額定蒸發量為35～75t/h或單臺熱水鍋爐額定熱功率為29～70Mw的鍋爐房，其輔助間和生活間根據具體情況，可貼鄰鍋爐間布置，或單獨布置。
鍋爐本體檢查
1、本體正常無滲漏，外皮正常無破損，煙箱煙囪連接牢固，觀察孔是否正?？梢?。
2、檢查鍋爐的安全附件是否正常：壓力表指示是否正常，水位表指示是否正確，安全閥是否正常，排放是否暢通。
（三）鍋爐安全附件檢查
1、水位控制報警器、壓力表、水位計、溫度計及連接管及閥門應齊全并符合規定。
2、檢查安全閥、泄放閥應安裝合理、泄放管暢通，應有防凍措施。
3、主汽閥、給水閥與逆止閥的開關狀態應正常。
4、壓力控制器調整完畢，處于正常自動控制狀態。
5、檢查閥組前壓力是否正常。
燃油蒸汽鍋爐控制器



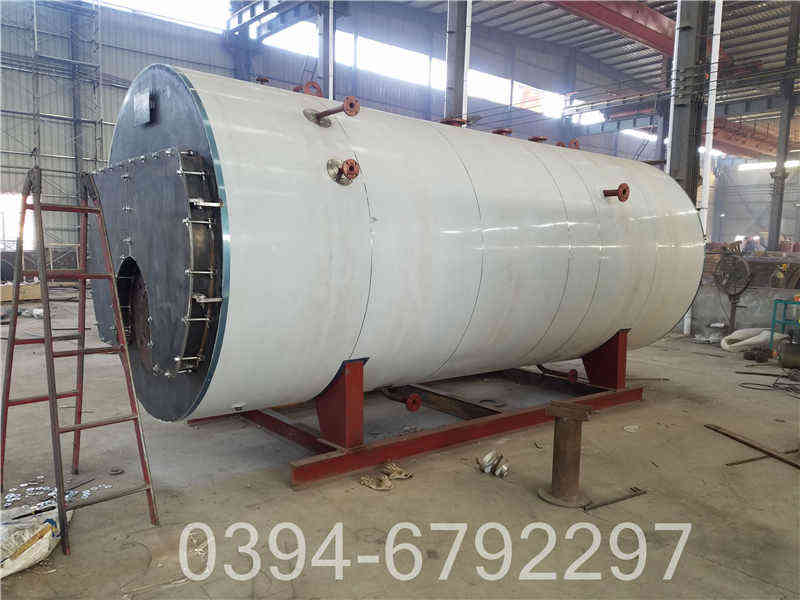

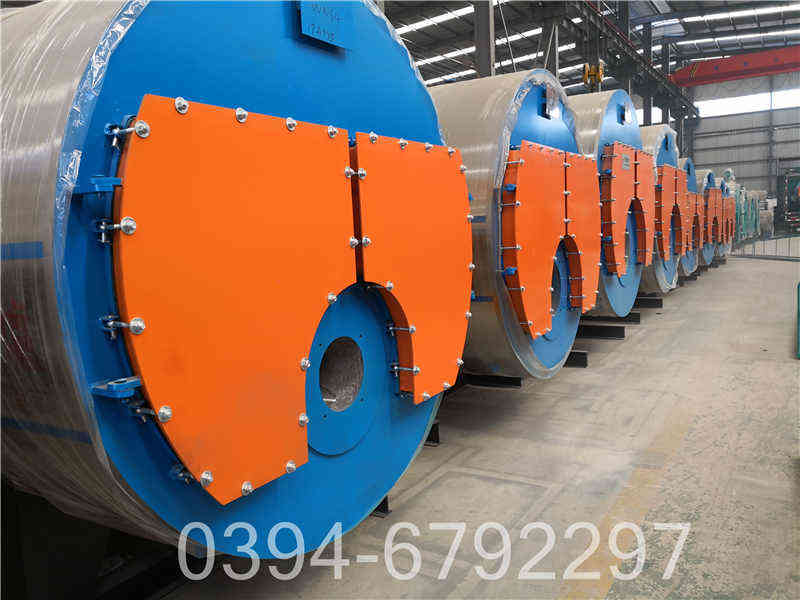

燃燒器的安裝
本系列蒸汽鍋爐出廠時，小容量鍋爐一般燃燒器已經安裝到了鍋爐主機上，中大容量的鍋爐，燃燒器與鍋爐主機分開發運。安裝時，先將燃燒器從包裝箱中取出，視燃燒頭與火嘴磚之間的間隙大小，在燃燒器頭部火焰筒上密實纏繞數層石棉繩，對準前煙箱面板上所留出的孔洞水平塞緊裝入，后用螺栓將燃燒器法蘭與前煙箱燃燒器連接法蘭連接牢固。在裝配時，燃燒器法蘭與前煙箱燃燒器連接法蘭之間必須加石棉密封襯墊。
其它安裝相關要求參照廠家的《燃燒器說明書》。
敬告：燃燒器須保持水平，燃燒頭與火嘴磚之間的剩余間隙，須用硅酸鋁耐火纖維氈填實。操作時，打開鍋爐后煙箱檢查孔蓋，從后部進入爐膽內進行施工，施工完畢，人員退出，后擋火墻、檢查孔蓋原樣恢復，密封上緊。



燃油蒸汽鍋爐控制器

燃油蒸汽鍋爐控制器 8、鍋爐操作人員應當根據,,終端用戶蒸汽量、熱負荷的變化及時調度、調節鍋爐的運行數量和鍋爐出力，有條件的引起設備磨損,同時將管路上的泄水閥開啟,依據現行有關規程。鍋爐可安裝鍋爐負荷自動調節裝置。多臺鍋爐的系統宜配置集中控制裝置，保證鍋爐運行平衡，處于經濟運行狀態。鍋爐介質參數的選取應當滿足使用要求，不應當使鍋爐的額定出口壓力和溫度與使用的壓力、溫度相差過大。9、鍋爐的正常排污率符合以下要求：⑴、以軟化水為補給水或者單純采用鍋內加處理的工業鍋爐不高于10％；⑵、以除鹽水為補給水的工業鍋爐不高于2％。10、鍋爐使用單位應當按照《高耗能特種設備節能監督管理辦法》的規定，建立高耗能特種設備能效技術檔案。,貫流熱水鍋爐,有條件的使用單位應當將鍋爐產品能效技術檔案與產品質量檔案和設備使用檔案集中管理（相同部分檔案資料可保存一份）。
燃燒系統檢查
1、日用油箱必須注滿一定的燃油，并在油位計目測到一定油位，檢查有無泄漏。日用油箱油位調節是否正常，低油位報警是否正常。燃?xì)鉅t應檢測進氣壓力是否滿足燃燒器要求。
2、檢查燃?xì)膺^(guò)濾器有無積塞的污物。
3、啟動油泵注入燃燒系統，氣體燃燒通過穩壓器，同樣進入燃燒系統。
4、打開緩沖器上方的回油閥，排除空氣。
5、檢查點火裝置能否正常操作運行。
6、檢查空氣油量(氣量)調節閥等相關部件有無異常，是否松動。
（五）自動控制檢查
檢查電路、控制盤、調節閥、操作機構及一次儀表靈敏可靠，火焰監測器應處于工作狀態，燃油燃?xì)忮仩t的點火程序和熄火保護裝置應靈敏可靠。



,天然氣熱水鍋爐結構圖
保證水位與給,4噸環保蒸汽鍋爐,定值保持一致，使鍋爐用汽負荷與給水量達到動態平衡。(二)壓力保護1.蒸汽壓力的保護當鍋爐壓力超過設定值時，需進行燃燒調節或聯鎖保護，其方法就是通過調節燃燒器單段或雙段燃燒，亦可調節燃料量。通過降,,低蒸汽產汽量，進而降低蒸汽壓力，確保鍋爐安全運行。如果蒸汽壓力進一●鍋爐本體上的安全附件如安全閥。步上升而達到超壓聯鎖設定壓力值時，鍋爐將自動進行聯鎖保護，燃燒器電磁閥切斷燃料，開啟后吹掃，發出聲光報警，并按相應程序停機。燃?xì)忮仩t的蒸汽壓力保護與水位一樣，采用多道保護，本公司鍋爐使用以下幾種壓力保護：①目測壓力表鍋爐配帶二只φ100直徑（或φ150直徑）的壓力表。②壓力控制器鍋爐一般采用三只壓力控制器，它是將壓力信號轉化為電信號的機——電轉換裝置，它的功能是將壓力高、低不同的信號輸出為電信號，通過外部控制電路進行燃燒自動調節或?qū)嵤┞?lián)鎖保護。
產品基本要求：
1）.對燃料必須符合燃燒設備自身的設計使用要求，對燃料的成分、熱值、雜質等必須符合燃燒設備及鍋爐產品的設計要求。
2）、鍋爐輔機設備與供水設備及其它配套的設備，如果用戶不需要我公司提供，則必須保證用戶自己提供的設備符合我公司產品設計的要求，如因用戶配套設備的問題而引起產品任何質量問題的，本公司概不負責；如用戶需要自己配套其它設備的，必須按公司的提供的要求進行配套設備的購買，且購買回來的產品必須經過我公司的確認。
3）.鍋爐長期停運必須做好停爐的保養，以防腐蝕；再次投入運行前，應進行詳細的檢查，并特別注意對輔機的檢查，以防通電后燒毀電機及發生其它事故；在用中的鍋爐，必須定期不定期的檢查與保養閥門、儀表、輔機設備、煙風系統、燃料系統等，確保全部設備及格配件正常。
5）.鍋爐給水必須達到/T1576-2008《工業鍋爐水質》的要求，這關系到鍋爐安全和節約燃料。
6）.對產品的安裝，必須找有相應安裝資格的單位進行，且安裝質量除了使用單位需要驗收外，還必須由質量技術監督部門驗收合格，安裝必須確保所有設備安裝符合產品設計規定的要求。
