WNS系列蒸汽鍋爐是鍋殼式、波形爐膽、螺紋煙管型節能鍋爐，采用三回程濕背式結構，燃料在爐膽內燃燒產生高溫?zé)煔?，?jīng)回燃室→對流管束→前煙箱→第二對流管束→后煙箱→常壓冷凝器→煙囪排入大氣。爐膽在設計中采用波形爐膽，能較好的與火焰形狀相適應，保證了燃燒充分，波形爐膽降低了爐膽剛性，減小了變形應力，可保證制造質量。同時在回燃室安裝了檢查孔或彈簧式防爆檢查門，本體上設置的人孔有利于鍋爐的安全運行及維修。鍋爐安全控制嚴格按照NB/T47034-2013《工業鍋爐技術條件》和有關規程規定執行。
汽水系統：水處理設備→軟化水→儲水箱→水泵→冷凝器→儲水箱→給水泵→鍋爐→汽水分離器→主蒸汽閥→分汽缸→用熱主體。

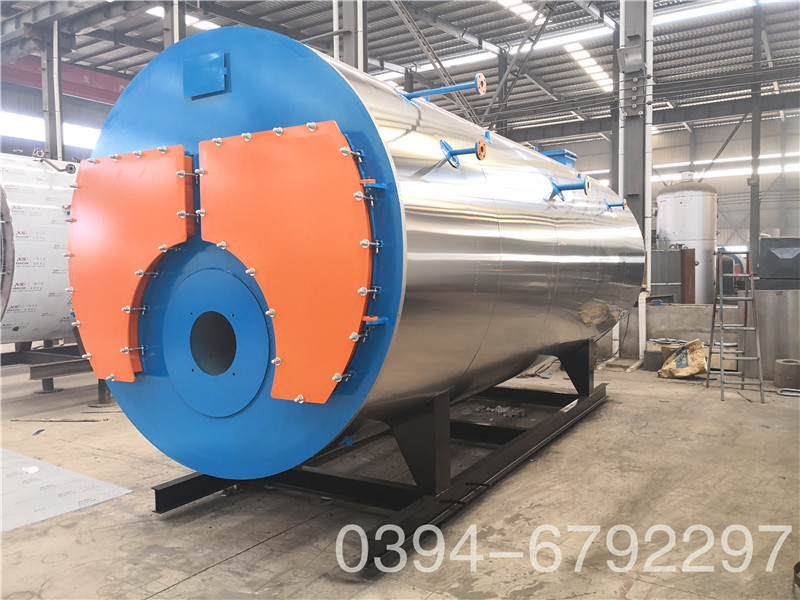

CWNS0.49型燃油氣熱水鍋爐



㈡ 煮爐
⑴ 鍋爐各零部件安裝完畢，系統正常，水壓試驗合格，確認各部件均能安全啟動運轉的條件下即可煮爐。煮爐的目的是為了清除鍋爐內部的雜物和油污，煮爐時爐內需加入適當?shù)钠罚サ粲臀鄣任铩?br /> ⑵ 煮爐可采用純堿（Na2CO3）或（Na3PO4·12H2O）等品，其用量以鍋爐容積計，前者為5k/m3，后者為3k/m3。煮爐所用上述物應配制成濃度為20%的均勻溶液，不得將固體品直接加入爐內。
⑶ 將已處理的軟水注入爐內，上水速度要緩慢，進水溫度一般不高于40℃。當水位在低水位時，即關閉給水閥，觀察鍋爐水位是否穩定。加入爐水時鍋筒上應打開空氣閥，排出爐體內的空氣。進水完畢，應檢查鍋爐人孔蓋、手孔蓋、法蘭結合面、排污等有無泄漏現象。
⑷ 鍋爐點火，開始用單段微火燃燒，12小時內鍋爐保持不起壓力為準。隨后鍋爐壓力緩慢升到0.4MPa維持12小時。然后停止燃燒，讓壓力逐漸降至0.1MPa，水溫低于70℃，開啟排污閥讓爐水全部放盡。
⑸ 壓力降至0MPa待鍋爐冷卻方可開啟人孔，用清水沖洗鍋爐內部，并檢查至無油垢時，才算煮爐完畢，否則再按上述要求，再次煮爐。
煮爐結束后，應交替進行持續上水和排污，直到水質達到運行標準；然后應停爐排水，沖洗鍋爐內部和液接觸過的閥門，并應清除鍋筒內部的沉積物，檢查排污閥有無堵塞現象。
◆ 凡鍋爐人孔、手孔打開后，在關閉人孔、手孔時須更換密封襯墊。



CWNS0.49型燃油氣熱水鍋爐
如果你要買的鍋爐在10噸以下，不用考慮級別，如果你要買的鍋爐是100噸以上，只能找A級廠家，但是，目前來說，很多A級廠家實際生產能力及經驗并不行，所以，不用過于糾結廠家生產資質的級別。A級鍋爐制造許可專項條件
(一)技術力量要求
1．具有與制造產品相適應的金相、理化試驗室。
2．具有與制造產品相適應的焊接試驗室。
3．具有新產品的設計開發能力并有足夠的將圖紙轉化為實際制造工藝的能力。
4．配備有足夠的標準化、計量和專職檢驗人員。
5．無損檢測持證人員中具有RT和UT高級持證人員，RT、UT、MT、PT等方法均具有中級持證人員。無損檢測分包時，上述項目中可不包含 RT、UT中級持證人員。
6．持證焊工人數及項目應滿足制造需要，一般不少于50人·項。
(二)制造設備和工裝要求
1．半自動或自動切割機切割厚度應能滿足A級鍋爐產品制造的需要。
2．具有與制造產品相適應的焊接設備，包括自動埋弧焊機、氣體保護焊機，手弧焊機等。
3．必須具有以下三類重大設備中的兩類，若只有其中一類設備的企業只可申請A級鍋爐部件制造許可證。
(1)鍋筒制造設備。
①水壓機或油壓機(能力應不低于1000t)；
②卷板機(卷板能力一般不小于46mm厚)；
③鍋筒熱處理設備。
(2)膜式水冷壁制造設備(包括焊接、平整、成排彎曲設備)。
(3)蛇形管制造設備和過熱器、再熱器集箱熱處理設備。
(三)檢測和試驗設備
1．具有能滿足A級鍋爐產品制造需要的金相檢驗設備。
2．具有長、熱、力、電檢測標準計量設備或固定的量值溯源。
3．具有機械性能試驗設備、沖擊試樣的加工設備和檢測儀器或有保證質量能力的分包關系。
4．由本企業進行無損檢測時，應具有完好的與產品相適應的無損檢測設備(包括測厚、射線、超聲波、磁粉、滲透等設備)。
B級鍋爐制造許可專項條件
(一)技術力量要求
1．應具有足夠的能將圖紙轉化為實際制造工藝的能力。
2．應配備有足夠的專職檢驗技術人員。
3．無損檢測持證人員中RT中級人員應不少于2人·項，UT中級人員應不少于2人·項。若無損檢測分包時，RT、UT中級人員應至少各有1人·項。
4．持證焊工人數及項目應滿足制造需要，一般不少于30人·項。
(二)制造和檢測設備
1．具有與制造產品相適應的沖壓設備或有保證質量能力的分包關系。
2．具有與制造產品相適應的卷板機(卷板能力一般為20mm～30mm厚)。
3．主車間的大起吊能力應能滿足實際制造產品的需要，一般應不小于20t。
4．具有足夠的與產品相適應的焊接設備，包括自動埋弧機，氣體保護焊，手弧焊機等。
5．具有機械性能試驗設備、沖擊試樣的加工設備和檢測儀器或有保證質量能力的分包關系。
6．具有符合要求的彎管放樣和檢測平臺。
7．由本企業進行無損檢測時，應具有完好的與產品相適應的射線無損檢測設備(其中周向曝光機不少于1臺)和1臺超聲波無損檢測設備。
通電試運行：
系統經專業技術人員檢查無誤后，方可通電進行調試。
a、 系統有“自動”和“手動”兩種工作狀況，調試時應先選用“手動”模式，將控制柜上的選擇開關旋至“手動”檔；
b、 合上電源、電源指示燈、相關儀表都應有指示或顯示；
c、 根據實際運行要求，在儀表上設定相關參數：如溫度上限、溫度下限、溫度極限、壓力極限等；
d、 采用“點動”方式啟動循環水泵，觀察泵的轉向是否正確，若反向運轉，則切斷電源，倒接電機電源接線至轉向正確；
e、 手動運行正常后，則將“選擇開關”撥到“自動”檔，讓系統自動運行，觀察系統運行是否正常，各儀表是非工作正常；
f、 若出現異常情況，按下電控柜面板上的“急停”按鈕，可無條件切斷系統運行，檢修后再按此按鈕，系統將自動恢復運行；
、 試運轉正常后，連續觀察系統運行24小時，仔細觀察是否有異?，F(xiàn)象，若無異常，鍋爐可正式投入使用；
h、 系統運行過程中可通過檢測或觀察儀表的有關數據判斷鍋爐的工作情況；
i、 連續運行8小時，仔細檢查鍋爐運行情況，評估鍋爐是否達到設計要求。



安裝前的準備工作
1、確定安裝單位。安裝單位必須具有相應的鍋爐安裝資格?。?br /> 2、辦理告知手續。安裝前到當?shù)刭|(zhì)量技術監督部門辦理安裝告知手續??！
3、安裝質量分段驗收和水壓試驗，由鍋爐安裝單位和使用單位共同進行，總體驗收收時還應有鍋爐壓力容器安全監察機構代表參加！！
4、安裝驗收合格后，由鍋爐使用單位持有關資料到當?shù)刭|(zhì)量技術監督行政部門鍋爐壓力容器安全監察機構辦理鍋爐登記手續，取得鍋爐使用登記證后方可投入使用！！
5、本鍋爐必須有質量技術監督部門考試合格的司爐人員操作運行??！
